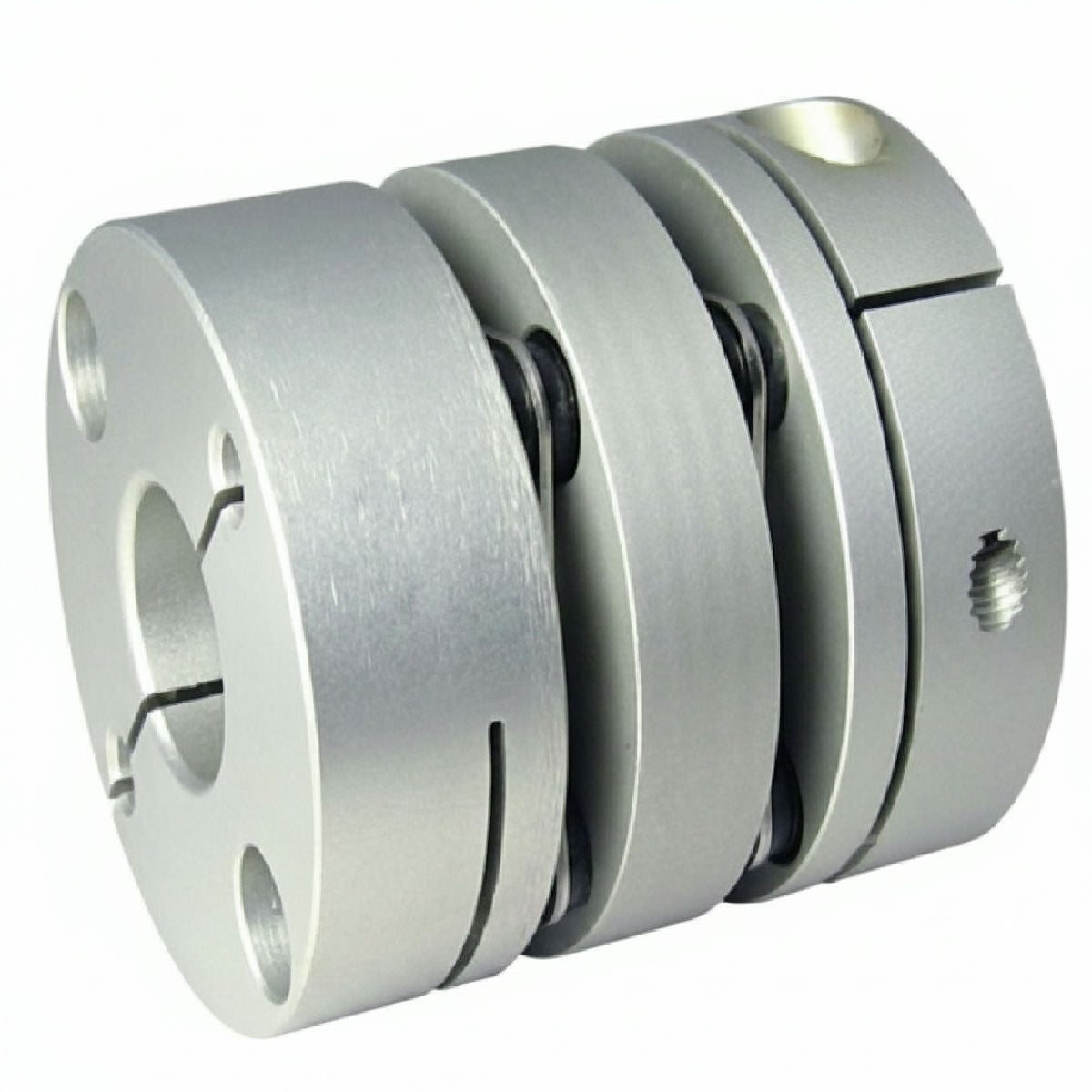

COPLE PARA SERVOMOTOR ZERO-MAX SC010R-007-007 4MM/4MM
Precio regular
$112.48 USD
No se pudo cargar la disponibilidad para recoger
Pagos Por Transferencia o Tarjeta
Facturamos CFDI 4.0
Envíos Nacionales e Internacionales
Información útil
- SKU SC010R-007-007
- Ficha técnica Descargar
Detalles de pago
Industrial Magza no almacena ni controla datos bancarios de sus clientes, todas las transacciones son administradas por Shopify Payments o transferencias bancarias sigue proceso de compra para ver opciones
DESCRIPCIÓN GENERAL
El SC010R-007-007 es un acoplamiento de fuelle metálico, de doble
flexibilidad y cero backlash, diseñado específicamente para aplicaciones
de servomotores y control de movimiento de alta precisión. Su principio de
funcionamiento se basa en un fuelle de acero inoxidable que transmite el
par torsionalmente rígido, mientras que su flexibilidad compensa las
desalineaciones angulares, paralelas y axiales entre los ejes conectados.
El diseño de doble fuelle le confiere una capacidad superior para absorber
la desalineación paralela en comparación con los diseños de fuelle simple.
ESPECIFICACIONES TÉCNICAS
- Par Nominal (Tkn): 1.0 Nm (8.85 lb·in)
- Par Máximo (Tkm): 2.0 Nm (17.70 lb·in)
- Velocidad Máxima: 10,000 RPM
- Rigidez Torsional (Ct): 130 Nm/rad (1151 lb·in/rad)
- Desalineación Angular Máxima: 1.5°
- Desalineación Paralela Máxima: 0.2 mm (0.008 in)
- Desalineación Axial Máxima: ±0.2 mm (±0.008 in)
- Tipo de Mazo (Hub): Mazo de sujeción
- Tamaño del Tornillo de Sujeción: M2.5
- Diámetro de Barreno (Bore 1): 4 mm
- Material del Fuelle: Acero inoxidable
- Material de los Mazos (Hubs): Aleación de
- Peso Aproximado: 0.03 kg (0.066 lb)
- Momento de Inercia (J): 0.08 x 10⁻⁴ kg·m² (0.0273 lb·in²)
- Rango de Temperatura de Operación: -30 °C a 120 °C (-22 °F a 248 °F)
- Lubricación: No requiere radial con tornillo (Clamping Hub) de alta
calidad aluminio lubricación (libre de mantenimiento)
DIMENSIONES
- L (Longitud Total): 34.6 mm (1.36 in)
- OD (Diámetro Exterior del Mazo): 19.1 mm (0.75 in)
- D1 (Diámetro de Barreno 1): 4 mm
- D2 (Diámetro de Barreno 2): 4 mm
- A (Longitud del Mazo): 11.8 mm (0.46 in)
- S (Espacio entre Mazos): 11.0 mm (0.43 in)
APLICACIONES TÍPICAS
- Conexión de servomotores a husillos de bolas en maquinaria de precisión.
- Sistemas de posicionamiento y robótica.
- Máquinas de embalaje y etiquetado.
- Accionamientos de encoders y tacómetros.
- Equipamiento médico y de laboratorio.
- Máquinas-herramienta (CNC) de pequeño formato.
- Actuadores lineales y mesas de coordenadas.
CARACTERÍSTICAS Y BENEFICIOS
- Cero Backlash: La conexión monolítica del fuelle metálico garantiza
una transmisión de movimiento sin juego, ideal para un posicionamiento
preciso y repetible.
- Alta Rigidez Torsional: Asegura una respuesta dinámica excelente y
una transmisión de par fiel, minimizando el "wind-up" del acoplamiento.
- Baja Inercia: El diseño con mazos de aluminio minimiza la inercia
rotacional, permitiendo altas aceleraciones y desaceleraciones sin
sobrecargar el motor.
- Compensación de Desalineación: El diseño de doble fuelle absorbe
eficazmente las desalineaciones, protegiendo los rodamientos del motor y
de los componentes conectados.
- Montaje Sencillo y Seguro: Los mazos de sujeción radial (clamping
hubs) proporcionan una conexión firme y concéntrica sin dañar la
superficie de los ejes.
- Libre de Mantenimiento: Su construcción totalmente metálica no
requiere lubricación ni reemplazo de elementos de desgaste.
- Larga Vida Útil: El fuelle está diseñado para una vida infinita
cuando se opera dentro de los límites de desalineación especificados.
--------------------------------------------------------------------------
Información técnica de referencia. Consulte la documentación oficial
adjunta del fabricante para confirmar especificaciones y compatibilidad.
