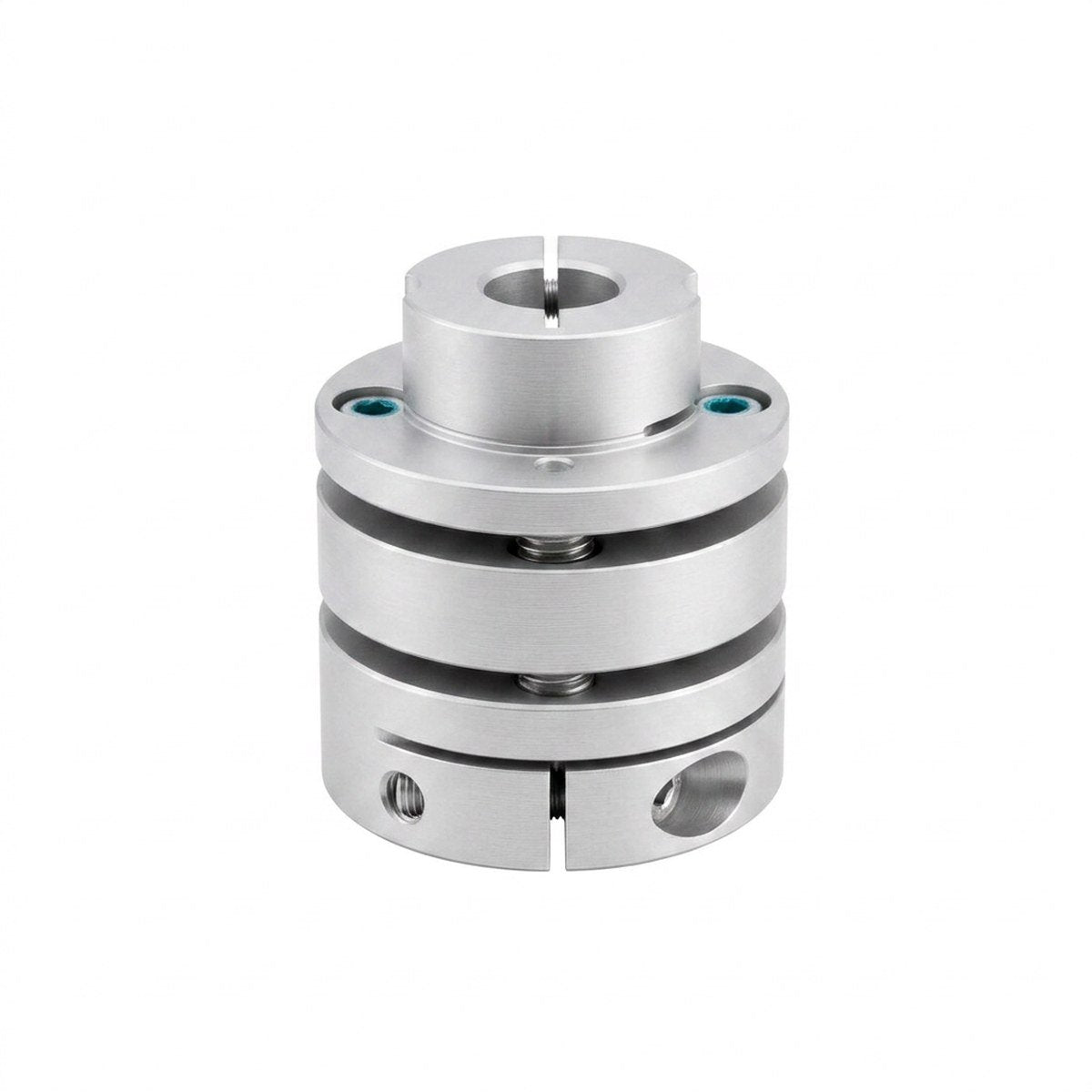

COPLE SERVOCLASS ZERO MAX SC030R-001-025 BARRENOS 6MM/14MM
Precio regular
$152.01 USD
No se pudo cargar la disponibilidad para recoger
Pagos Por Transferencia o Tarjeta
Facturamos CFDI 4.0
Envíos Nacionales e Internacionales
Información útil
- SKU SC030R-001-025
Detalles de pago
Industrial Magza no almacena ni controla datos bancarios de sus clientes, todas las transacciones son administradas por Shopify Payments o transferencias bancarias sigue proceso de compra para ver opciones
Descripción general
El SC030R es un acoplamiento de servomotor de la serie ServoClass® de Zero-Max. Diseñado para aplicaciones de control de movimiento de alta precisión, este acoplamiento de doble disco flexible transmite el par con cero juego angular (backlash) y una alta rigidez torsional. Su construcción con dos paquetes de discos de acero inoxidable le permite compensar desalineaciones angulares, paralelas y axiales entre los ejes conectados, asegurando un posicionamiento exacto y una operación suave.
Especificaciones técnicas
Característica Métrico Imperial
Par máximo 12.4 Nm 9.15 lb·ft
Par nominal 6.2 Nm 4.57 lb·ft
Velocidad máxima 10000 RPM ?
Rigidez torsional 1050 Nm/rad 774.5 lb·ft/rad
Desalineación angular máxima 1.0° ?
Desalineación paralela máxima 0.25 mm 0.010 in
Desalineación axial máxima ± 0.38 mm ± 0.015 in
Barreno 1 (con cuñero) 6 mm 0.236 in
Barreno 2 (sin cuñero) 14 mm 0.551 in
Rango de barrenos (Serie SC030) 6 mm ? 16 mm 0.236 in ? 0.630 in
Peso 0.091 kg 0.20 lb
Inercia 0.000018 kg·m² 0.00043 lb·ft²
Material de las mazas Aluminio anodizado ?
Material de los discos flexibles Acero inoxidable serie 302 ?
Material de los tornillos Acero de aleación ?
Rango de temperatura de operación -30 °C a 100 °C -22 °F a 212 °F
Cumplimiento RoHS ?
Dimensiones
Dimensión Métrico Imperial
OD (diámetro exterior) 31.8 mm 1.252 in
L (longitud total) 41.1 mm 1.618 in
A (diámetro de la maza) 19.1 mm 0.752 in
B (distancia al tornillo de apriete) 6.4 mm 0.252 in
C (distancia entre tornillos) 28.4 mm 1.118 in
D (longitud del espaciador central) 19.1 mm 0.752 in
S (tornillo de apriete de maza) M2.5 ?
Cuñero (para barreno de 6 mm) 2 mm x 2 mm 0.079 in x 0.079 in
Aplicaciones típicas
Máquinas herramienta CNC y sistemas de pórtico (gantry)
Robótica y automatización industrial
Maquinaria de empaque, etiquetado e impresión
Equipos médicos de diagnóstico por imagen
Sistemas de pick-and-place y mesas de posicionamiento XY
Accionamientos de husillos de bolas y cremalleras de precisión
Características y beneficios
Diseño de cero juego angular (zero backlash) para un posicionamiento preciso y repetible.
Alta rigidez torsional que asegura una respuesta dinámica superior en aplicaciones de servo control.
Baja inercia que minimiza la carga sobre el motor y permite mayores aceleraciones.
Construcción de doble disco flexible para compensar simultáneamente desalineaciones paralelas, angulares y axiales.
Mazas de aluminio de alta resistencia y bajo peso con acabado anodizado para protección contra la corrosión.
Discos flexibles fabricados en acero inoxidable para una larga vida útil y un rendimiento fiable.
Diseño libre de mantenimiento y lubricación.
Montaje tipo abrazadera (clamp-style) que proporciona una conexión segura al eje sin dañarlo.
