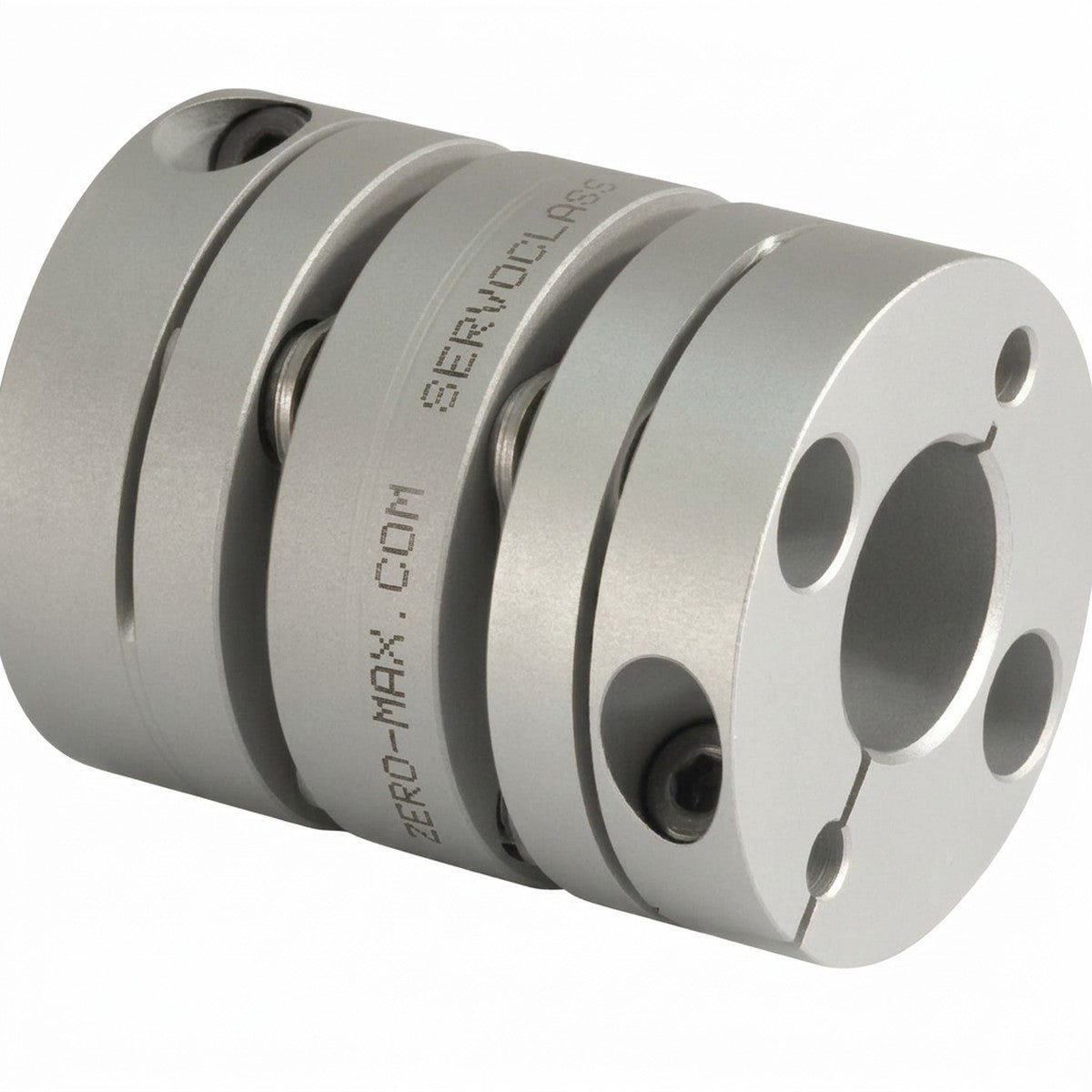

COPLE SERVOCLASS ZERO MAX SC035R-016-016 BARRENOS 10MM/10MM
Precio regular
$169.74 USD
No se pudo cargar la disponibilidad para recoger
Pagos Por Transferencia o Tarjeta
Facturamos CFDI 4.0
Envíos Nacionales e Internacionales
Información útil
- SKU SC035R-016-016
- Ficha técnica Descargar
Detalles de pago
Industrial Magza no almacena ni controla datos bancarios de sus clientes, todas las transacciones son administradas por Shopify Payments o transferencias bancarias sigue proceso de compra para ver opciones
DESCRIPCIÓN GENERAL
El cople SC035R-016-016 pertenece a la serie ServoClass® de Zero-Max: un
acoplamiento de discos metálicos flexibles de cero juego torsional (zero
backlash) para servomotores y control de movimiento. Transmite el par con
alta rigidez torsional y baja inercia mientras compensa desalineaciones
angulares, paralelas y axiales entre los ejes, protegiendo los rodamientos
del motor y del equipo. Los cubos de aluminio anodizado se sujetan por
abrazadera, sin necesidad de cuñero para fijar el eje.
ESPECIFICACIONES TÉCNICAS
- Modelo: SC035R (Tamaño 35, doble flex)
- Número de parte: SC035R-016-016
- Par nominal: 8.0 Nm (71 lb·in)
- Par máximo (pico): 16.0 Nm (142 lb·in)
- Velocidad máxima: 10,000 RPM
- Rigidez torsional: 9,000 Nm/rad (1,390 lb·in/grado)
- Inercia: 26.8 x 10?6 kg·m² (0.092 lb·in²)
- Peso aproximado: 0.122 kg (0.27 lb (122 g))
- Rango de barrenos: 6 mm - 18 mm (0.250 in - 0.6875 in)
- Barreno lado 1: 10 mm (0.394 in)
- Barreno lado 2: 10 mm (0.394 in)
- Cuñero: Lado 1: sin cuñero / Lado 2: sin cuñero
- Desalineación angular máxima: 1.0° por disco
- Desalineación paralela máxima: 0.24 mm (0.009 in)
- Desalineación axial máxima: ±0.5 mm (±0.020 in)
- Material de cubos (hubs): Aluminio de alta resistencia anodizado
- Material discos flexibles: Acero inoxidable
- Material de tornillería: Acero de aleación
- Tipo de montaje: Sujeción por abrazadera (clamp-style)
- Temperatura de operación: -30 °C a 100 °C (-22 °F a 212 °F)
- Juego torsional (backlash): Cero (zero backlash)
- Estilo de brida / cubo: Brida C
- Buje reducido: No aplica
DIMENSIONES
- D (diámetro exterior): 39.0 mm (1.535 in)
- L (longitud total): 48.0 mm (1.890 in)
- LB (longitud de cubo): 15.5 mm (0.610 in)
- DBSE (distancia entre ejes): 17.0 mm (0.669 in)
- K (diámetro interior del disco flexible): 17.0 mm (0.669 in)
- A2 (tornillo a barreno): 14.0 mm (0.551 in)
- C (tornillo al extremo del cubo): 4.5 mm (0.177 in)
- Tornillo de abrazadera: M4 (par de apriete 3.4 Nm / 30 lb·in)
APLICACIONES TÍPICAS
- Servomotores, motores paso a paso y motores brushless
- Sistemas de control de movimiento y posicionamiento de precisión
- Robótica industrial, cobots y manipuladores cartesianos
- Automatización de líneas de producción y celdas de manufactura
- Máquinas herramienta CNC, husillos de bolas y ejes de avance
- Mesas X-Y, actuadores lineales y sistemas de galga o gantry
- Máquinas de empaque, llenado, tapado, etiquetado y encajonado
- Industria alimentaria y de bebidas (dosificación y transporte)
- Industria farmacéutica y de dispositivos médicos
- Equipo médico de diagnóstico, imagenología e inspección óptica
- Industria automotriz y de autopartes (ensamble y prueba)
- Electrónica y semiconductores (pick and place, manejo de wafer)
- Impresión, artes gráficas, converting y manejo de bobinas
- Textil, papel, cartón, plásticos y extrusión
- Máquinas de corte láser, plasma, waterjet y router CNC
- Impresión 3D y manufactura aditiva industrial
- Encoders, tacómetros y sistemas de retroalimentación
- Bancos de prueba, dinamómetros e instrumentación de laboratorio
- Metrología, máquinas de medición por coordenadas (CMM)
- Transportadores, clasificadores y logística de centros de
distribución
- Máquinas de bobinado, devanado y enrollado de precisión
- Energía, solar tracking y equipo de inspección remota
- Aeroespacial, defensa y simuladores de movimiento
- Equipo de laboratorio, semiautomático y máquinas especiales
CARACTERÍSTICAS Y BENEFICIOS
- Cero juego torsional: posicionamiento preciso y repetible.
- Alta rigidez torsional: respuesta dinámica rápida y tiempos de
estabilización cortos.
- Baja inercia: acelera y frena sin castigar al servomotor.
- Discos de acero inoxidable: larga vida útil, sin lubricación ni
mantenimiento.
- Cubos de abrazadera: montaje firme sin dañar el eje.
- Compensa desalineación angular, paralela y axial.
- Diseño balanceado para operación suave a alta velocidad.
--------------------------------------------------------------------------
Especificaciones tomadas del catálogo oficial ServoClass® de Zero-Max.
