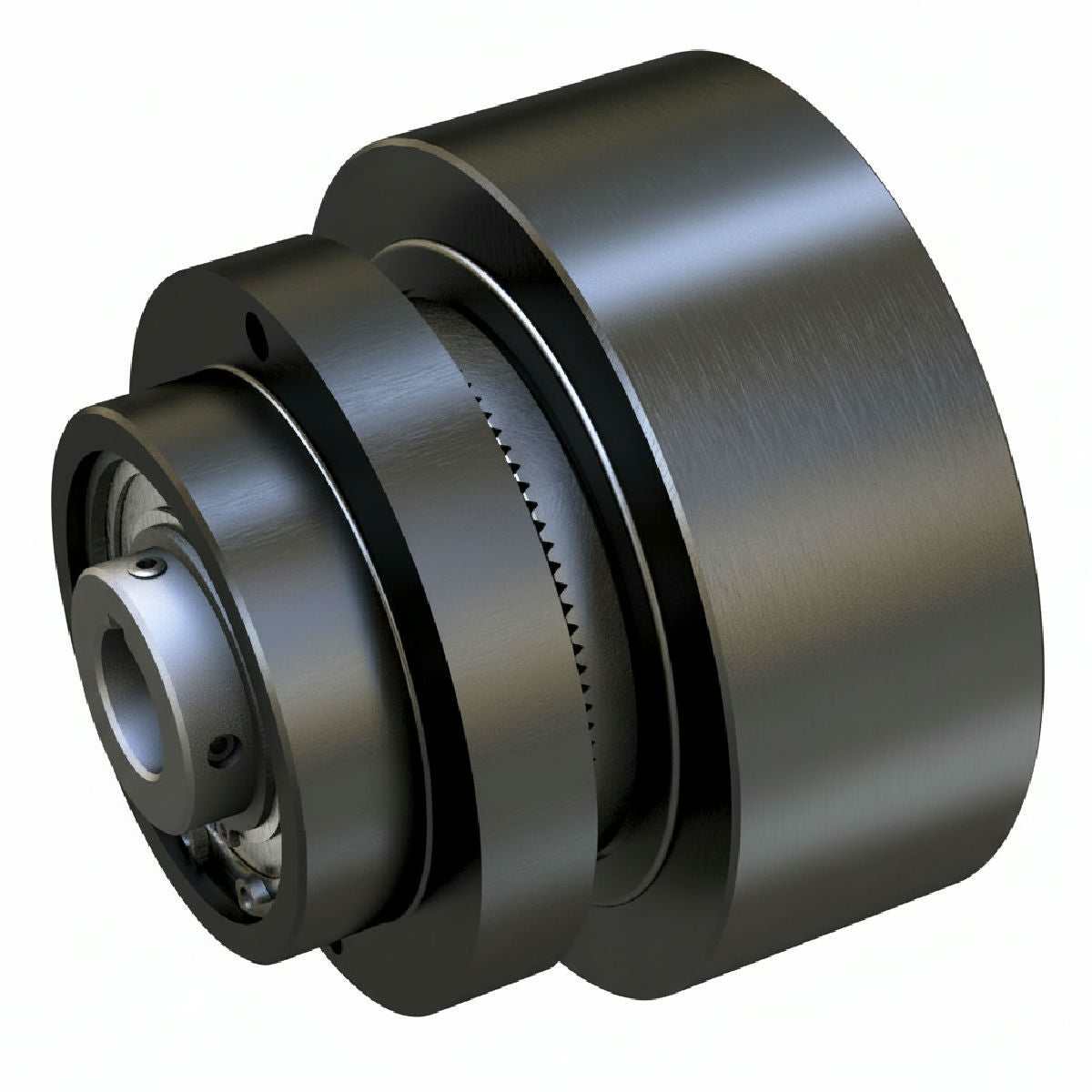

EMBRAGUE DENTADO NEUMÁTICO NEXEN 910100
Precio regular
$1,604.39 USD
No se pudo cargar la disponibilidad para recoger
Pagos Por Transferencia o Tarjeta
Facturamos CFDI 4.0
Envíos Nacionales e Internacionales
Información útil
- SKU 910100
- Ficha técnica Descargar
Detalles de pago
Industrial Magza no almacena ni controla datos bancarios de sus clientes, todas las transacciones son administradas por Shopify Payments o transferencias bancarias sigue proceso de compra para ver opciones
DESCRIPCIÓN GENERAL
El Nexen 910100 es un embrague de dientes de la familia 5H40P, diseñado
para acoplarse neumáticamente y desacoplarse por resorte. Su principio de
funcionamiento se basa en el acoplamiento positivo de coronas dentadas, lo
que permite la transmisión de alto par sin deslizamiento. Este modelo está
configurado para montaje en piloto y es ideal para aplicaciones que
requieren una conexión y desconexión fiable en ejes.
ESPECIFICACIONES TÉCNICAS
- Par estático máximo: 411.26 Nm (3640 in·lb)
- Par estático mínimo: 102.82 Nm (910 in·lb)
- Velocidad máxima: 3000 RPM
- Presión de acoplamiento mínima: 1.38 bar (20 psi)
- Presión de operación máxima: 5.52 bar (80 psi)
- Presión estática máxima admisible: 8.27 bar (120 psi)
- Backlash (juego angular): 0.30 °
- Posiciones de acoplamiento: 122
- Inercia (lado de accionamiento): 0.004616 kg·m² (15.77 lb·in²)
- Volumen de la cámara de aire: 10.47 cm³ (0.639 in³)
- Peso: 5.62 kg (12.4 lbs)
- Temperatura ambiente mínima: 0 °C (32 °F)
- Temperatura ambiente máxima: 65.56 °C (150 °F)
- Materiales de construcción: Cámara de aire de aluminio, piloto de acero
(Machined Aluminum Air Chamber, Steel Pilot)
- Acabado primario: Óxido negro (Black Oxide)
- Certificaciones: CE, RoHS
DIMENSIONES
- Diámetro exterior (OD): 134.87 mm (5.31 in)
- Longitud total: 106.93 mm (4.21 in)
- Diámetro de barreno (Bore): 31.75 mm (1.250 in)
- Diámetro del piloto de salida: 88.90 mm (3.500 in)
- Altura del piloto de salida: 17.53 mm (0.69 in)
- Diámetro del círculo de pernos (salida): 107.95 mm (4.25 in)
- Agujeros roscados de salida: 4x M6.35 (0.250-20) a 90° (4x 0.250-20 UNC
@ 90°)
- Diámetro de la brida de entrada: 123.95 mm (4.88 in)
- Conexión de aire: 1/8"-27 NPTM (0.125-27 NPTM)
- Longitud de manguera: 209.55 mm (8.25 in)
- Fijación al eje: 2 tornillos prisioneros 0.190-24 a 90° (2x 0.190-24 set
screws @ 90°)
APLICACIONES TÍPICAS
- Sistemas de transporte y cintas transportadoras.
- Maquinaria de envasado y embalaje.
- Equipos de indexación y posicionamiento.
- Imprentas y maquinaria de conversión de papel.
- Sistemas que requieren una sincronización precisa y un alto par de
transmisión.
CARACTERÍSTICAS Y BENEFICIOS
- Acoplamiento por aire y liberación por resorte para un funcionamiento
seguro y a prueba de fallos.
- Diseño de dientes para un acoplamiento positivo, eliminando cualquier
posibilidad de deslizamiento.
- Construcción abierta para una fácil inspección y mantenimiento.
- Montaje en eje con configuración de piloto para una integración versátil
en diversas máquinas.
- Acabado en óxido negro que proporciona una capa de protección contra la
corrosión.
- Apto para una alta cantidad de posiciones de acoplamiento, lo que reduce
el tiempo de espera para el enganche.
NOTAS
- Se debe consultar a Nexen para el uso en aplicaciones cíclicas o para
acoplamientos con velocidades diferenciales entre los ejes.
--------------------------------------------------------------------------
Fuente de los datos: Dibujo Nexen sin texto legible + Página oficial
nexengroup.com. Medidas y especificaciones tomadas de la documentación
oficial de Nexen; el peso y las medidas registradas en la base
corresponden al embalaje.
