EMBRAGUE FRENO WARNER 5370-273-204 UNIMODULE 90V
Precio regular
$2,887.42 USD
No se pudo cargar la disponibilidad para recoger
Pagos Por Transferencia o Tarjeta
Facturamos CFDI 4.0
Envíos Nacionales e Internacionales
Información útil
- SKU 5370-273-204
- Ficha técnica Descargar
Detalles de pago
Industrial Magza no almacena ni controla datos bancarios de sus clientes, todas las transacciones son administradas por Shopify Payments o transferencias bancarias sigue proceso de compra para ver opciones
DESCRIPCIÓN GENERAL

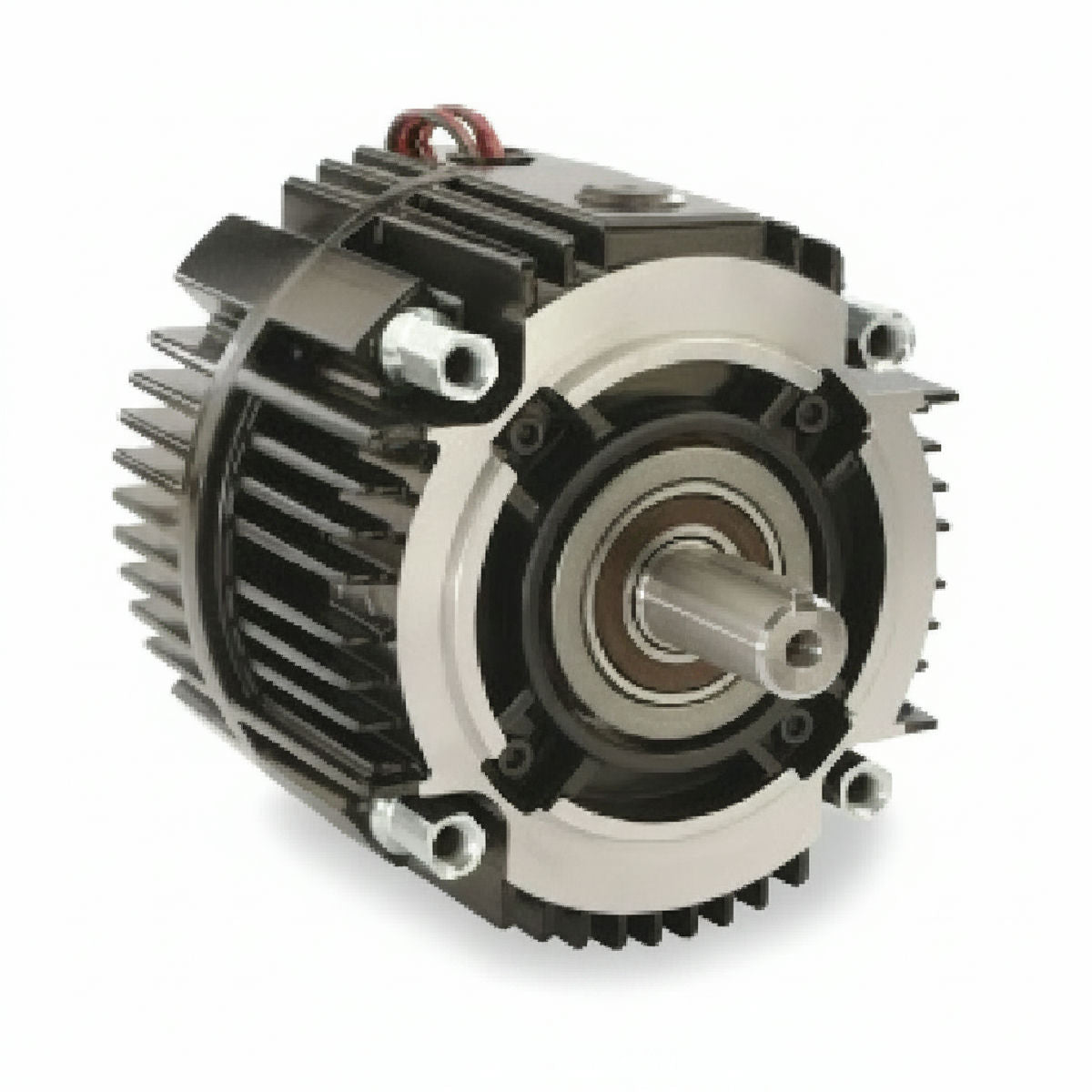

El Warner Electric 5370-273-204 es un módulo de embrague-freno
electromagnético pre-ensamblado de la serie UniModule® (UM50). Está
diseñado para montarse directamente entre un motor y un reductor con brida
C-Face, proporcionando una solución compacta y de fácil instalación para
aplicaciones que requieren ciclos de arranque y parada precisos y
frecuentes. El embrague se acopla cuando se energiza, transmitiendo el par
del motor a la salida, mientras que el freno se acopla para detener la
carga.
ESPECIFICACIONES TÉCNICAS
- Par estático: 22 Nm (16 lb·ft)
- Tensión de la bobina: 90 VCC (90 VDC)
- Potencia (embrague): 31 W (0.042 hp)
- Velocidad máxima: 3600 RPM
- Diámetro de barreno: 15.875 mm (0.625 in (5/8"))
- Tipo de barreno: Pasante con cuñero (Through bore with keyway)
- Montaje de brida: NEMA 56C
- Peso aproximado: 11.2 kg (24.7 lb)
- Inercia del embrague: 0.0011 kg·m² (0.0261 lb·ft²)
- Inercia del freno (armadura): 0.0002 kg·m² (0.0047 lb·ft²)
- Material del cuerpo: Hierro fundido (Cast Iron)
- Material de fricción: Material de (Warner proprietary)
- fricción patentado Warner: friction material
- Acabado: Pintura industrial (Industrial paint)
- Temperatura ambiente de operación: -10 a 40 °C (14 a 104 °F)
- Clase de aislamiento: Clase F (155 °C) (Class F (311 °F))
- Ciclo de trabajo: Diseñado para (Designed for)
- ciclaje de alta frecuencia: high-frequency cycling
DIMENSIONES
- Longitud total (L): 157 mm (6.18 in)
- Diámetro exterior de la brida: 165.1 mm (6.50 in)
- Diámetro del círculo de pernos: 149.2 mm (5.875 in)
- Diámetro de piloto (registro): 114.3 mm (4.50 in)
- Diámetro del cuerpo principal: 134.9 mm (5.31 in)
- Cuñero (ancho x profundidad): 4.76 mm x 2.38 mm (3/16 in x 3/32 in)
APLICACIONES TÍPICAS
- Control de cintas transportadoras
- Automatización de procesos industriales
- Maquinaria de empaque y embalaje
- Posicionamiento preciso en máquinas
- Equipos de ensamblaje automatizado
- Sistemas de indexado y alimentación
- Maquinaria textil y de confección
- Equipos de impresión y artes gráficas
- Robots pequeños y colaborativos
- Maquinaria para procesamiento de alimentos
- Dosificación y mezcla de ingredientes
- Maquinaria de corte y conformado
- Automatización en almacenes
- Sistemas de clasificación de productos
- Maquinaria de manipulación de materiales
- Aplicaciones de sellado y pegado
- Equipos de fabricación de papel
- Maquinaria para la industria metalúrgica
- Sistemas de bobinado y desbobinado
- Máquinas-herramienta ligeras
- Equipos de laboratorio y farmacéutica
- Automatización en la industria automotriz
- Maquinaria agrícola especializada
- Fabricación de componentes electrónicos
- Sistemas de energía renovable
- Tratamiento de aguas residuales
- Equipo médico y hospitalario
- Automatización general de fábricas
CARACTERÍSTICAS Y BENEFICIOS
- Diseño unificado: Módulo de una sola pieza pre-ensamblado y alineado
de fábrica, lo que reduce drásticamente el tiempo de instalación.
- Montaje directo: Se monta directamente en la brida C-Face de motores
y reductores estándar NEMA, eliminando la necesidad de soportes o
alineaciones complejas.
- Alto rendimiento cíclico: Construido para soportar aplicaciones de
arranque/parada frecuentes y de alta velocidad.
- Control preciso: La actuación electromagnética permite una respuesta
rápida y un control preciso del movimiento de la carga.
- Construcción robusta: Cuerpo de hierro fundido y componentes de alta
calidad que garantizan una larga vida útil en entornos industriales
exigentes.
- Hub estriado: El diseño del cubo de salida con ranuras (splined hub)
asegura una transmisión de par superior y una mayor resistencia al
desgaste en comparación con las conexiones de cuñero simple.
--------------------------------------------------------------------------
Información técnica de referencia. Consulte la documentación oficial
adjunta del fabricante para confirmar especificaciones y compatibilidad.
