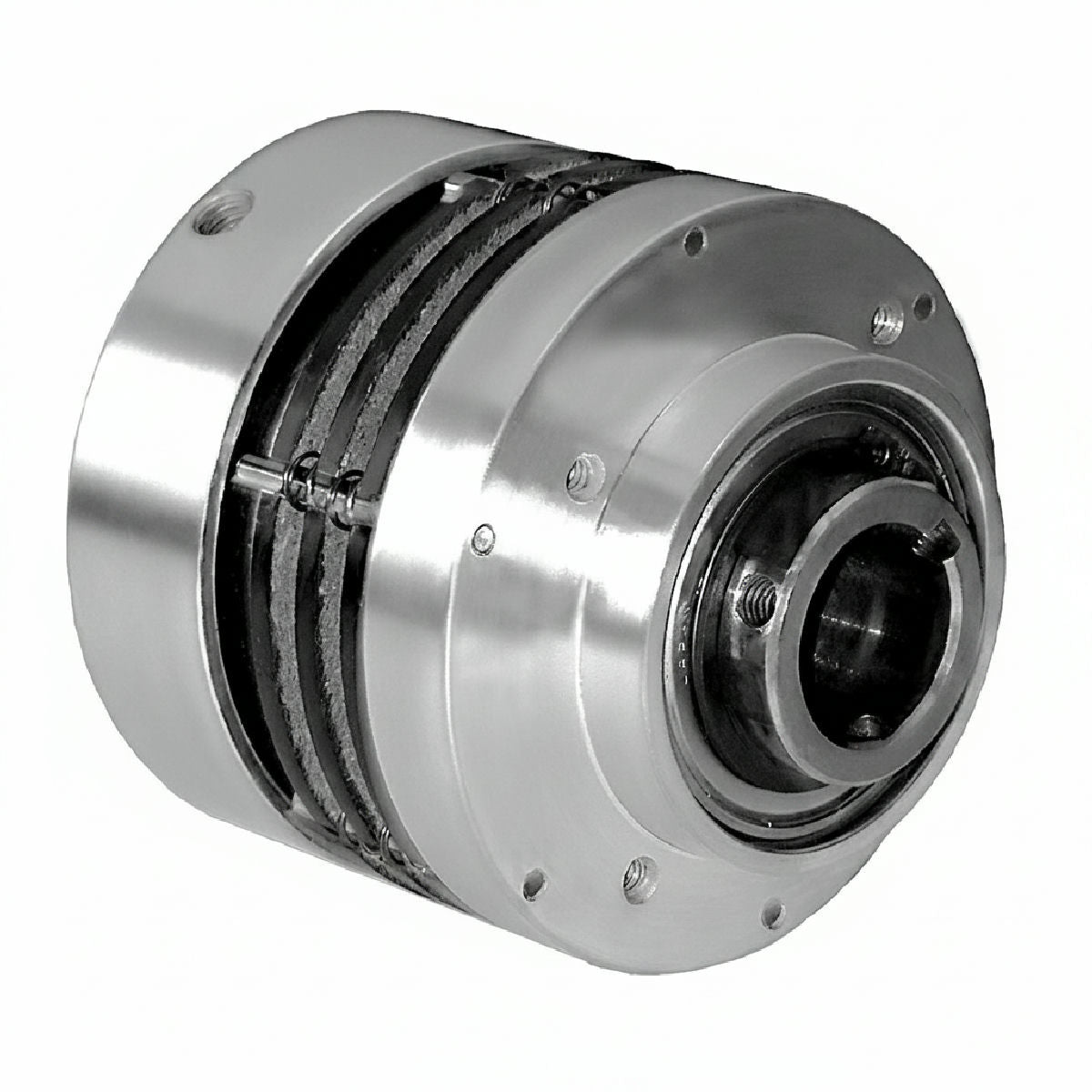

EMBRAGUE NEUMÁTICO NEXEN 923550 LSCC-44 MULTIDISCO
Precio regular
$875.85 USD
No se pudo cargar la disponibilidad para recoger
Pagos Por Transferencia o Tarjeta
Facturamos CFDI 4.0
Envíos Nacionales e Internacionales
Información útil
- SKU 923550
- Ficha técnica Descargar
Detalles de pago
Industrial Magza no almacena ni controla datos bancarios de sus clientes, todas las transacciones son administradas por Shopify Payments o transferencias bancarias sigue proceso de compra para ver opciones
DESCRIPCIÓN GENERAL
El Nexen 923550 es un embrague de fricción montado en eje, de acoplamiento
neumático. Utiliza la presión de aire para accionar un pistón que comprime
un conjunto de discos de fricción, transmitiendo así el par de torsión
desde el eje a un componente montado en el piloto del embrague (como una
polea o un piñón). Su diseño permite una conexión y desconexión rápida y
fiable en aplicaciones de transmisión de potencia.
ESPECIFICACIONES TÉCNICAS
- Par nominal (a 5.5 bar / 80 psi): 23 Nm (204 lb·in)
- Par estático máximo: 30 Nm (265 lb·in)
- Velocidad máxima: 3600 RPM
- Diámetro de barreno (Bore): 25.4 mm (1.000 in)
- Rango de barrenos (serie: 12.7 mm - 28.575 (0.500 in - 1.125 in)
- F-450): mm
- Presión de aire de operación: 0.7 - 6.9 bar (10 - 100 psi)
- Volumen de la cámara de aire: 23.6 cm³ (1.44 in³)
- Peso total: 2.04 kg (4.5 lb)
- Inercia (mitad del embrague): 0.0049 kg·m² (0.116 lb·ft²)
- Material de fricción: Orgánico, sin asbesto
- Acabado del cuerpo: Pintura negra (Black paint)
- Temperatura de operación: -20 °C a 105 °C (-4 °F a 221 °F)
- Tipo de montaje: Montaje en eje con (Shaft mount with)
- cuñero: keyway
DIMENSIONES
- OD (Diámetro exterior): 114.3 mm (4.50 in)
- L (Longitud total): 65.0 mm (2.56 in)
- A (Longitud del cubo): 41.4 mm (1.63 in)
- D (Diámetro del piloto): 76.2 mm (3.00 in)
- H (Diámetro del círculo de pernos): 95.3 mm (3.75 in)
- Rosca de pernos de montaje: M6 x 1.0 (4x) (1/4-20 UNC (4x))
- Conexión de aire: 1/8" NPT
APLICACIONES TÍPICAS
- Control de movimiento de transportadores
- Maquinaria de empaque y envasado
- Procesos de conversión de papel y película
- Frenado y tensión en impresión textil
- Arranque y parada en líneas de producción
- Maquinaria de procesamiento de alimentos
- Equipos de embotellado y etiquetado
- Automatización de procesos industriales
- Sistemas de indexado en ensamblaje
- Prensas de impresión y encuadernación
- Equipos de corte y rebobinado
- Maquinaria para trabajo de madera
- Dispositivos de seguridad en ejes
- Líneas de montaje automotriz
- Equipos de manipulación de materiales
- Maquinaria agrícola especializada
- Plantas de procesamiento de metales ligeros
- Robótica y automatización
- Industria farmacéutica
- Fabricación de productos electrónicos
- Procesos de embalaje secundario
- Gestión de líneas de producción
- Sector de manufactura general
- Ingeniería mecánica y de diseño
CARACTERÍSTICAS Y BENEFICIOS
- El par de torsión es directamente proporcional a la presión de aire, lo
que permite un control preciso.
- Diseño de montaje en eje que facilita la integración en sistemas
existentes.
- Cuerpo con aletas para una disipación de calor eficiente, mejorando la
vida útil.
- Ofrece una alta relación par/tamaño en un paquete compacto.
- Compatible con una amplia variedad de componentes piloto estándar como
poleas, piñones y acoplamientos.
- Actuación neumática simple y fiable, requiere un mantenimiento mínimo.
- Construcción robusta para una larga vida operativa en entornos
industriales.
--------------------------------------------------------------------------
Datos generales de referencia generados con IA; verificar contra el
catálogo oficial del fabricante.
El Nexen 923550 es un embrague de fricción montado en eje, de acoplamiento
neumático. Utiliza la presión de aire para accionar un pistón que comprime
un conjunto de discos de fricción, transmitiendo así el par de torsión
desde el eje a un componente montado en el piloto del embrague (como una
polea o un piñón). Su diseño permite una conexión y desconexión rápida y
fiable en aplicaciones de transmisión de potencia.
ESPECIFICACIONES TÉCNICAS
- Par nominal (a 5.5 bar / 80 psi): 23 Nm (204 lb·in)
- Par estático máximo: 30 Nm (265 lb·in)
- Velocidad máxima: 3600 RPM
- Diámetro de barreno (Bore): 25.4 mm (1.000 in)
- Rango de barrenos (serie: 12.7 mm - 28.575 (0.500 in - 1.125 in)
- F-450): mm
- Presión de aire de operación: 0.7 - 6.9 bar (10 - 100 psi)
- Volumen de la cámara de aire: 23.6 cm³ (1.44 in³)
- Peso total: 2.04 kg (4.5 lb)
- Inercia (mitad del embrague): 0.0049 kg·m² (0.116 lb·ft²)
- Material de fricción: Orgánico, sin asbesto
- Acabado del cuerpo: Pintura negra (Black paint)
- Temperatura de operación: -20 °C a 105 °C (-4 °F a 221 °F)
- Tipo de montaje: Montaje en eje con (Shaft mount with)
- cuñero: keyway
DIMENSIONES
- OD (Diámetro exterior): 114.3 mm (4.50 in)
- L (Longitud total): 65.0 mm (2.56 in)
- A (Longitud del cubo): 41.4 mm (1.63 in)
- D (Diámetro del piloto): 76.2 mm (3.00 in)
- H (Diámetro del círculo de pernos): 95.3 mm (3.75 in)
- Rosca de pernos de montaje: M6 x 1.0 (4x) (1/4-20 UNC (4x))
- Conexión de aire: 1/8" NPT
APLICACIONES TÍPICAS
- Control de movimiento de transportadores
- Maquinaria de empaque y envasado
- Procesos de conversión de papel y película
- Frenado y tensión en impresión textil
- Arranque y parada en líneas de producción
- Maquinaria de procesamiento de alimentos
- Equipos de embotellado y etiquetado
- Automatización de procesos industriales
- Sistemas de indexado en ensamblaje
- Prensas de impresión y encuadernación
- Equipos de corte y rebobinado
- Maquinaria para trabajo de madera
- Dispositivos de seguridad en ejes
- Líneas de montaje automotriz
- Equipos de manipulación de materiales
- Maquinaria agrícola especializada
- Plantas de procesamiento de metales ligeros
- Robótica y automatización
- Industria farmacéutica
- Fabricación de productos electrónicos
- Procesos de embalaje secundario
- Gestión de líneas de producción
- Sector de manufactura general
- Ingeniería mecánica y de diseño
CARACTERÍSTICAS Y BENEFICIOS
- El par de torsión es directamente proporcional a la presión de aire, lo
que permite un control preciso.
- Diseño de montaje en eje que facilita la integración en sistemas
existentes.
- Cuerpo con aletas para una disipación de calor eficiente, mejorando la
vida útil.
- Ofrece una alta relación par/tamaño en un paquete compacto.
- Compatible con una amplia variedad de componentes piloto estándar como
poleas, piñones y acoplamientos.
- Actuación neumática simple y fiable, requiere un mantenimiento mínimo.
- Construcción robusta para una larga vida operativa en entornos
industriales.
--------------------------------------------------------------------------
Datos generales de referencia generados con IA; verificar contra el
catálogo oficial del fabricante.
