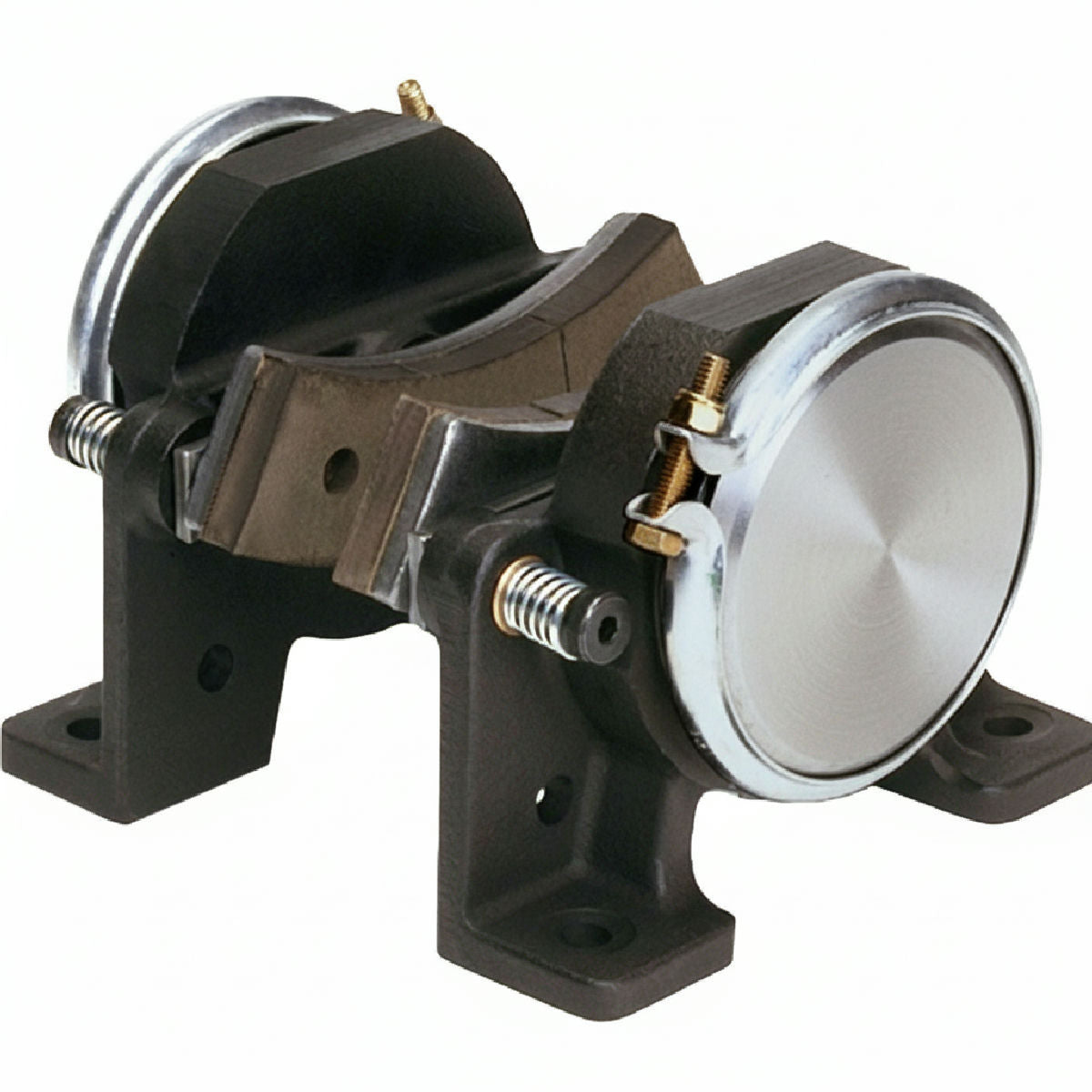

FRENO DE CALIPER INDUSTRIAL NEUMATICO NEXEN 835210
Precio regular
$1,839.28 USD
No se pudo cargar la disponibilidad para recoger
Pagos Por Transferencia o Tarjeta
Facturamos CFDI 4.0
Envíos Nacionales e Internacionales
Información útil
- SKU 835210
- Ficha técnica Descargar
Detalles de pago
Industrial Magza no almacena ni controla datos bancarios de sus clientes, todas las transacciones son administradas por Shopify Payments o transferencias bancarias sigue proceso de compra para ver opciones
DESCRIPCIÓN GENERAL
El Nexen BC 425A (835210) es un freno de pinza (caliper) de accionamiento
neumático y liberación por resorte, diseñado para aplicaciones
industriales de frenado estático (holding) y dinámico. Funciona aplicando
fuerza de sujeción sobre un disco de freno mediante presión de aire,
generando un par de frenado proporcional al radio de trabajo del disco. Su
diseño de montaje en pie lo hace versátil para diversas configuraciones de
maquinaria.
ESPECIFICACIONES TÉCNICAS
- Método de acoplamiento: Neumático (Air Engaged)
- Método de liberación: Resorte (Spring Released)
- Par de frenado estático máx. (con disco de 609.6 mm): 994.27 Nm (8800
in·lb (with 24 in disc))
- Fuerza de sujeción (@ 5.52 bar): 10142.1 N (2280 lbf (@ 80 psi))
- Factor de par estático bruñido (@ 5.52 bar): 3558.6 N (800 lbf (@ 80
psi))
- Presión de operación máxima: 5.52 bar (80 psi)
- Presión máxima admisible: 8.27 bar (120 psi)
- Presión mínima de acoplamiento: 0.34 bar (5 psi)
- Entrada de aire: 1/8-27 NPT
- Volumen de cámara de aire (nuevo): 12.86 cm³ (0.785 in³)
- Potencia térmica de pico: 49.22 kW (66.00 hp)
- Área efectiva de la pastilla: 170.32 cm² (26.4 in²)
- Juego (backlash): 0.51 mm (0.02 in)
- Peso: 15.53 kg (34.23 lbs)
- Temperatura ambiente de operación: 0 °C a 65.6 °C (32 °F a 150 °F)
- Acabado primario: Óxido negro (Black Oxide)
- Certificaciones: CE, RoHS
DIMENSIONES
- Altura total (B): 203.2 mm (8.00 in)
- Ancho total (C): 167.7 mm (6.60 in)
- Longitud total (H): 115.9 mm (4.56 in)
- Espesor recomendado del disco: 12.7 mm (0.50 in)
- Espaciado vertical de montaje (D): 165.1 mm (6.50 in)
- Orificios de montaje (4x): Ø 13.5 mm (Ø 0.53 in)
- Superficie de montaje a centro de pinza: 65.1 mm (2.56 in)
- Espesor de la base de montaje: 24.0 mm (0.95 in)
- Roscas de las varillas guía (2x): 0.500-13
- Separación entre varillas guía: 152.4 mm (6.00 in)
APLICACIONES TÍPICAS
- Frenado de emergencia (E-Stop)
- Frenado de retención estática (Holding)
- Aplicaciones de frenado cíclico y dinámico
- Sistemas de transporte
- Maquinaria de embalaje y etiquetado
- Prensas de impresión
- Equipos de manipulación de materiales
CARACTERÍSTICAS Y BENEFICIOS
- Accionamiento neumático para un control simple y fiable.
- Liberación por resorte que garantiza un estado de reposo seguro
(desacoplado) sin presión de aire.
- Diseño de pinza abierta que facilita la instalación y el mantenimiento.
- Montaje en pie (foot mount) para una integración flexible en diferentes
bastidores de maquinaria.
- Pastillas de freno de alto coeficiente para una fuerza de frenado
superior.
- Compatible con una amplia gama de diámetros de disco de freno.
- Acabado en óxido negro para una mayor resistencia a la corrosión.
--------------------------------------------------------------------------
Fuente de los datos: Dibujo oficial Nexen (PDF) + Página oficial
nexengroup.com. Medidas y especificaciones tomadas de la documentación
oficial de Nexen; el peso y las medidas registradas en la base
corresponden al embalaje.
