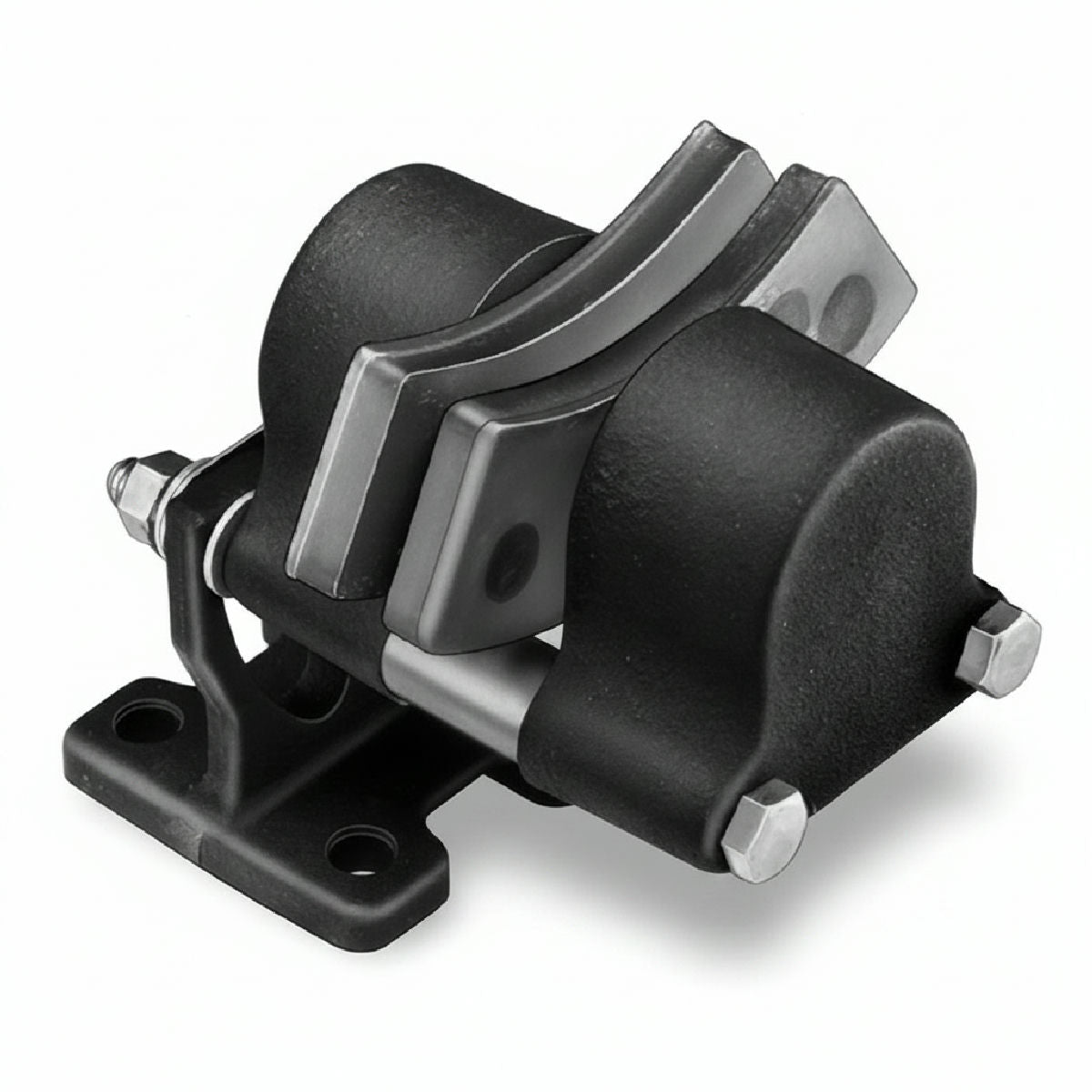

Freno de Caliper Neumático Frenado Industrial Nexen 835001
Precio regular
$ 407.40 MXN
No se pudo cargar la disponibilidad para recoger
Compra segura
Soporte 24/7
Envíos internacionales
Detalles de pago
Industrial Magza no almacena ni controla datos bancarios de sus clientes, todas las transacciones son administradas por Shopify Payments y mercado pago.
Descripción general
El producto 835001 es un freno de pinza (caliper) de la familia de productos DB de Nexen. Es un freno industrial de diseño abierto, accionado por aire (neumático) y liberado por resorte. Su principio de funcionamiento se basa en la aplicación de presión de aire para forzar las zapatas de fricción contra un disco giratorio (no incluido), generando un par de frenado para detener o mantener una carga. Está diseñado para montaje en soporte y se vende como pinza únicamente, requiriendo un disco de freno compatible.
Especificaciones técnicas
Especificaciones Mecánicas y de Rendimiento
Par de Freno Estático Máximo: 72.54 Nm (642 in·lb) con un disco de 406.4 mm (16 in)
Tipo de Pastilla de Freno: Bajo coeficiente (Low Coefficient)
Color de Código de Borde de Pastilla: Verde
Vida Útil Aproximada de la Pastilla: 1866 hphr
Área Efectiva de la Pastilla de Freno: 81.29 cm² (12.6 in²)
Factor de Par Estático (Asentado): 382.5 N (86 lbf) @ 5.52 bar (80 psi)
Fuerza de Sujeción (Clamping): 1477 N (332 lbf) @ 5.52 bar (80 psi)
Tasa Máxima de Disipación Térmica: 23.12 kW (31.00 hp)
Velocidad Máxima: Hasta 4500 RPM (dependiendo del diámetro del disco utilizado, ej. 2800 RPM con disco de 16 in)
Especificaciones de Operación
Método de Accionamiento: Neumático (Air Engaged)
Método de Liberación: Resorte (Spring Released)
Presión de Operación Máxima: 5.52 bar (80 psi)
Presión Máxima Admisible: 8.27 bar (120 psi)
Presión Mínima de Accionamiento: 0.14 bar (2 psi)
Tamaño de la Conexión de Entrada: 0.125 NPT
Volumen de la Cámara de Aire (Pastillas Nuevas): 6.55 cm³ (0.400 in³)
Volumen de la Cámara de Aire (Pastillas Desgastadas): 12.29 cm³ (0.750 in³)
Temperatura Ambiente de Operación: 0 °C a 65.6 °C (32 °F a 150 °F)
Especificaciones Físicas
Peso: 3.89 kg (8.58 lbs)
Diseño: Abierto
Materiales de Construcción: Acero con acabado en óxido negro
Acabado Principal: Óxido negro (Black Oxide)
Montaje: Montaje en soporte (Bracket Mount)
Certificaciones: CE, RoHS
UPC: 662284193412
Dimensiones
El modelo 835001 es una pinza diseñada para operar con un disco de freno. Las dimensiones críticas se relacionan con el disco compatible. | Dimensión | Métrico | Imperial | |---|---|---| | Espesor de Disco Requerido | 6.35 mm | 0.250 in | | Radio de Trabajo Efectivo | WR = D/2 - 19.05 mm | WR = D/2 - 0.750 in |
Nota: La fórmula del radio de trabajo es válida para discos con diámetro "D" de 254 mm (10 in) o mayores.
Aplicaciones típicas
Frenado Cíclico Dinámico: Aplicaciones que requieren paradas y arranques frecuentes.
Parada de Emergencia (E-Stop): Capacidad para detener maquinaria de forma rápida y segura.
Frenado de Mantenimiento (Holding): Mantenimiento de una posición estática contra un par de torsión.
Características y beneficios
Actuación Neumática: Permite un control preciso y una respuesta rápida.
Liberación por Resorte: Proporciona una función de seguridad intrínseca, ya que el freno se libera al interrumpir la presión de aire.
Diseño Abierto: Facilita la disipación de calor, mejorando el rendimiento en aplicaciones de alta exigencia.
Montaje en Soporte: El montaje con un soporte en "T" ofrece versatilidad en la instalación.
Pastillas de Bajo Coeficiente: Adecuadas para aplicaciones que requieren un frenado suave y controlado.
Conformidad Normativa: Cumple con las directivas CE y RoHS.
Notas
Este producto corresponde únicamente a la pinza de freno (Caliper Only). El disco de freno debe adquirirse por separado.
El par de frenado es directamente proporcional al radio de trabajo efectivo, el cual depende del diámetro del disco seleccionado. El valor de par especificado se alcanza con un disco de 16 pulgadas de diámetro.
El producto 835001 es un freno de pinza (caliper) de la familia de productos DB de Nexen. Es un freno industrial de diseño abierto, accionado por aire (neumático) y liberado por resorte. Su principio de funcionamiento se basa en la aplicación de presión de aire para forzar las zapatas de fricción contra un disco giratorio (no incluido), generando un par de frenado para detener o mantener una carga. Está diseñado para montaje en soporte y se vende como pinza únicamente, requiriendo un disco de freno compatible.
Especificaciones técnicas
Especificaciones Mecánicas y de Rendimiento
Par de Freno Estático Máximo: 72.54 Nm (642 in·lb) con un disco de 406.4 mm (16 in)
Tipo de Pastilla de Freno: Bajo coeficiente (Low Coefficient)
Color de Código de Borde de Pastilla: Verde
Vida Útil Aproximada de la Pastilla: 1866 hphr
Área Efectiva de la Pastilla de Freno: 81.29 cm² (12.6 in²)
Factor de Par Estático (Asentado): 382.5 N (86 lbf) @ 5.52 bar (80 psi)
Fuerza de Sujeción (Clamping): 1477 N (332 lbf) @ 5.52 bar (80 psi)
Tasa Máxima de Disipación Térmica: 23.12 kW (31.00 hp)
Velocidad Máxima: Hasta 4500 RPM (dependiendo del diámetro del disco utilizado, ej. 2800 RPM con disco de 16 in)
Especificaciones de Operación
Método de Accionamiento: Neumático (Air Engaged)
Método de Liberación: Resorte (Spring Released)
Presión de Operación Máxima: 5.52 bar (80 psi)
Presión Máxima Admisible: 8.27 bar (120 psi)
Presión Mínima de Accionamiento: 0.14 bar (2 psi)
Tamaño de la Conexión de Entrada: 0.125 NPT
Volumen de la Cámara de Aire (Pastillas Nuevas): 6.55 cm³ (0.400 in³)
Volumen de la Cámara de Aire (Pastillas Desgastadas): 12.29 cm³ (0.750 in³)
Temperatura Ambiente de Operación: 0 °C a 65.6 °C (32 °F a 150 °F)
Especificaciones Físicas
Peso: 3.89 kg (8.58 lbs)
Diseño: Abierto
Materiales de Construcción: Acero con acabado en óxido negro
Acabado Principal: Óxido negro (Black Oxide)
Montaje: Montaje en soporte (Bracket Mount)
Certificaciones: CE, RoHS
UPC: 662284193412
Dimensiones
El modelo 835001 es una pinza diseñada para operar con un disco de freno. Las dimensiones críticas se relacionan con el disco compatible. | Dimensión | Métrico | Imperial | |---|---|---| | Espesor de Disco Requerido | 6.35 mm | 0.250 in | | Radio de Trabajo Efectivo | WR = D/2 - 19.05 mm | WR = D/2 - 0.750 in |
Nota: La fórmula del radio de trabajo es válida para discos con diámetro "D" de 254 mm (10 in) o mayores.
Aplicaciones típicas
Frenado Cíclico Dinámico: Aplicaciones que requieren paradas y arranques frecuentes.
Parada de Emergencia (E-Stop): Capacidad para detener maquinaria de forma rápida y segura.
Frenado de Mantenimiento (Holding): Mantenimiento de una posición estática contra un par de torsión.
Características y beneficios
Actuación Neumática: Permite un control preciso y una respuesta rápida.
Liberación por Resorte: Proporciona una función de seguridad intrínseca, ya que el freno se libera al interrumpir la presión de aire.
Diseño Abierto: Facilita la disipación de calor, mejorando el rendimiento en aplicaciones de alta exigencia.
Montaje en Soporte: El montaje con un soporte en "T" ofrece versatilidad en la instalación.
Pastillas de Bajo Coeficiente: Adecuadas para aplicaciones que requieren un frenado suave y controlado.
Conformidad Normativa: Cumple con las directivas CE y RoHS.
Notas
Este producto corresponde únicamente a la pinza de freno (Caliper Only). El disco de freno debe adquirirse por separado.
El par de frenado es directamente proporcional al radio de trabajo efectivo, el cual depende del diámetro del disco seleccionado. El valor de par especificado se alcanza con un disco de 16 pulgadas de diámetro.
