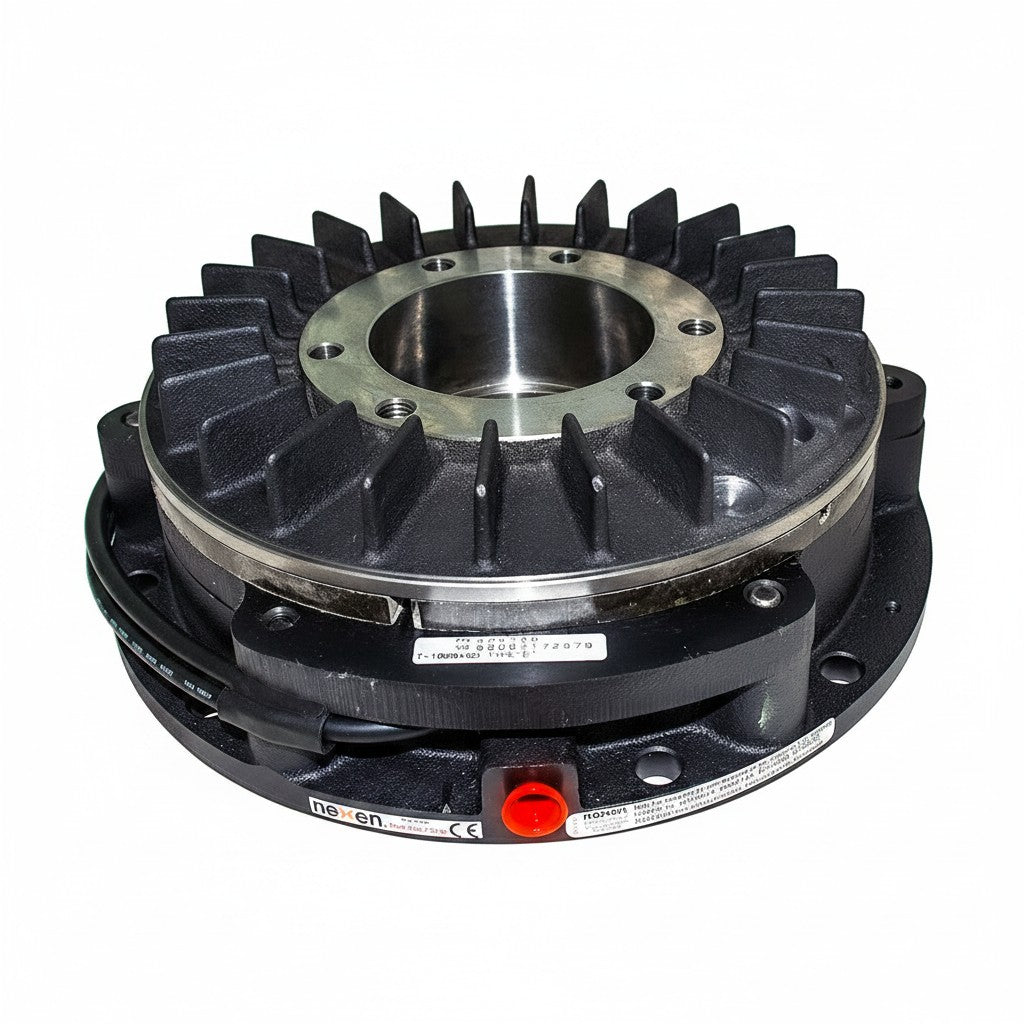

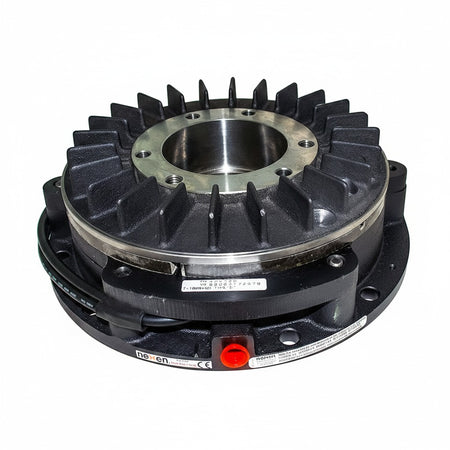

FRENO NEUMÁTICO NEXEN 824300 MONTAJE EN EJE Y BUJE
Precio regular
$2,192.27 USD
No se pudo cargar la disponibilidad para recoger
Pagos Por Transferencia o Tarjeta
Facturamos CFDI 4.0
Envíos Nacionales e Internacionales
Información útil
- SKU 824300
- Ficha técnica Descargar
Detalles de pago
Industrial Magza no almacena ni controla datos bancarios de sus clientes, todas las transacciones son administradas por Shopify Payments o transferencias bancarias sigue proceso de compra para ver opciones
DESCRIPCIÓN GENERAL
El Nexen 824300 es un freno de pinza (caliper) montado en eje, accionado
por aire (neumático). Está diseñado para detener o mantener en posición
cargas rotativas con alta precisión y un par de frenado significativo. Su
principio de funcionamiento se basa en la aplicación de aire a presión que
fuerza las pastillas de fricción contra un disco (no incluido), generando
la fuerza de frenado. El uso de un buje cónico tipo QD (Quick Disconnect)
permite una instalación sencilla y adaptable a una amplia gama de
diámetros de eje.
ESPECIFICACIONES TÉCNICAS
- Par de frenado @ 5.5 bar: 678 Nm (500 lb·ft)
- Par de frenado máximo: 974 Nm (718 lb·ft)
- Presión de aire de operación: 0.7 - 7 bar (10 - 100 psi)
- Velocidad máxima: 2100 RPM
- Rango de barreno (con buje QD 'E'): 25 - 95 mm (0.984 - 3.74 in)
- Capacidad de disipación térmica (continua): 0.56 kW (0.75 hp)
- Área total de la superficie de fricción: 196 cm² (30.4 in²)
- Volumen de aire para actuación: 32.77 cm³ (2.0 in³)
- Inercia (WR²): 0.081 kg·m² (1.92 lb·ft²)
- Peso (aproximado, sin buje): 20.4 kg (44.97 lb)
- Material de fricción: Compuesto orgánico de alto coeficiente, sin
asbesto
- Material del cuerpo: Hierro dúctil
- Temperatura ambiente de operación: -18 a 93 °C (0 a 200 °F)
- Tipo de montaje: Montaje en eje con buje QD y brazo de reacción
- Acabado: Pintura anticorrosiva
DIMENSIONES
- Diámetro exterior (OD): 260.35 mm (10.25 in)
- Longitud total (a través del barreno): 111 mm (4.37 in)
- Buje QD compatible: Tipo E
- Puerto de entrada de aire (rosca): 1/8" NPT
- Longitud del buje sobre el eje: 57.15 mm (2.25 in)
APLICACIONES TÍPICAS
- Detención de ejes en maquinaria
- Mantenimiento de posición en cargas rotativas
- Frenado de emergencia en sistemas mecánicos
- Control de tensión en bobinadoras y desbobinadoras
- Sistemas de transporte y bandas transportadoras
- Maquinaria de embalaje y etiquetado
- Prensas de impresión de alta velocidad
- Equipos de conversión de papel y cartón
- Maquinaria textil y bobinadoras de hilo
- Líneas de montaje automatizadas
- Automatización industrial general
- Fabricación de productos de consumo
- Procesamiento de alimentos y bebidas
- Industria farmacéutica y médica
- Manipulación de materiales en logística
- Minería y procesamiento de minerales
- Generación y distribución de energía
- Tratamiento de aguas residuales
- Industria automotriz y de autopartes
- Fabricación de productos metálicos
- Producción de bienes de electrónica
- Sector agrícola y maquinaria de campo
- Maquinaria pesada para construcción
- Aplicaciones marinas en embarcaciones
- Equipo aeroespacial y de aviación
- Parques de atracciones y ocio
- Industria de plásticos y caucho
- Embalaje de productos diversos
CARACTERÍSTICAS Y BENEFICIOS
- El control del par de frenado es proporcional a la presión de aire
aplicada, permitiendo un ajuste fino del rendimiento.
- El diseño con montaje para buje QD facilita una instalación rápida,
segura y versátil en ejes de diferentes tamaños.
- Las aletas integradas en el cuerpo de hierro dúctil maximizan la
disipación de calor, mejorando el rendimiento en ciclos de trabajo
exigentes.
- Construcción robusta para una larga vida útil y fiabilidad en entornos
industriales severos.
- Las pastillas de fricción de alto coeficiente aseguran un par de frenado
elevado y consistente.
- Su diseño abierto permite una fácil inspección y sustitución de las
pastillas de fricción, minimizando el tiempo de inactividad por
mantenimiento.
--------------------------------------------------------------------------
Información técnica de referencia. Consulte la documentación oficial
adjunta del fabricante para confirmar especificaciones y compatibilidad.
