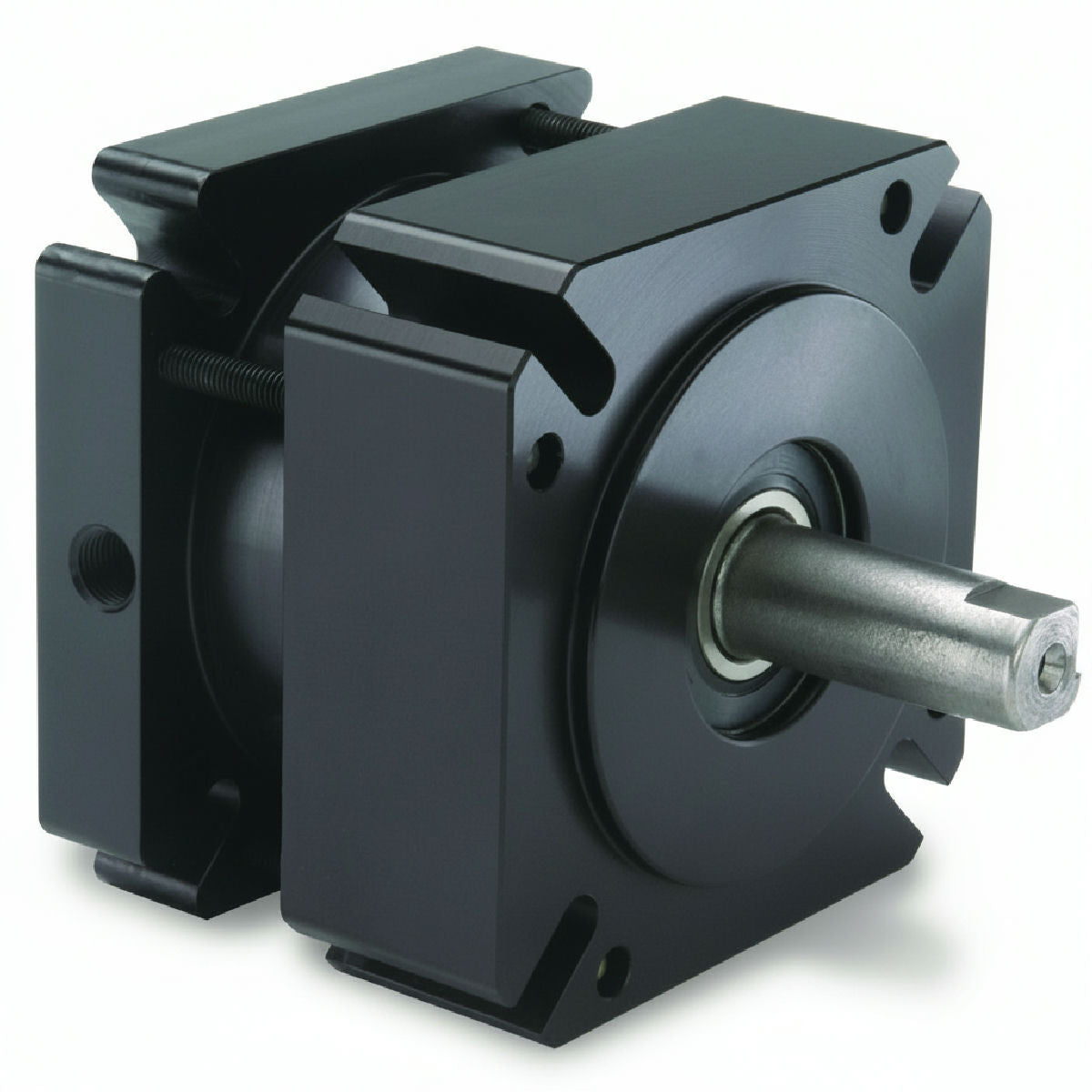

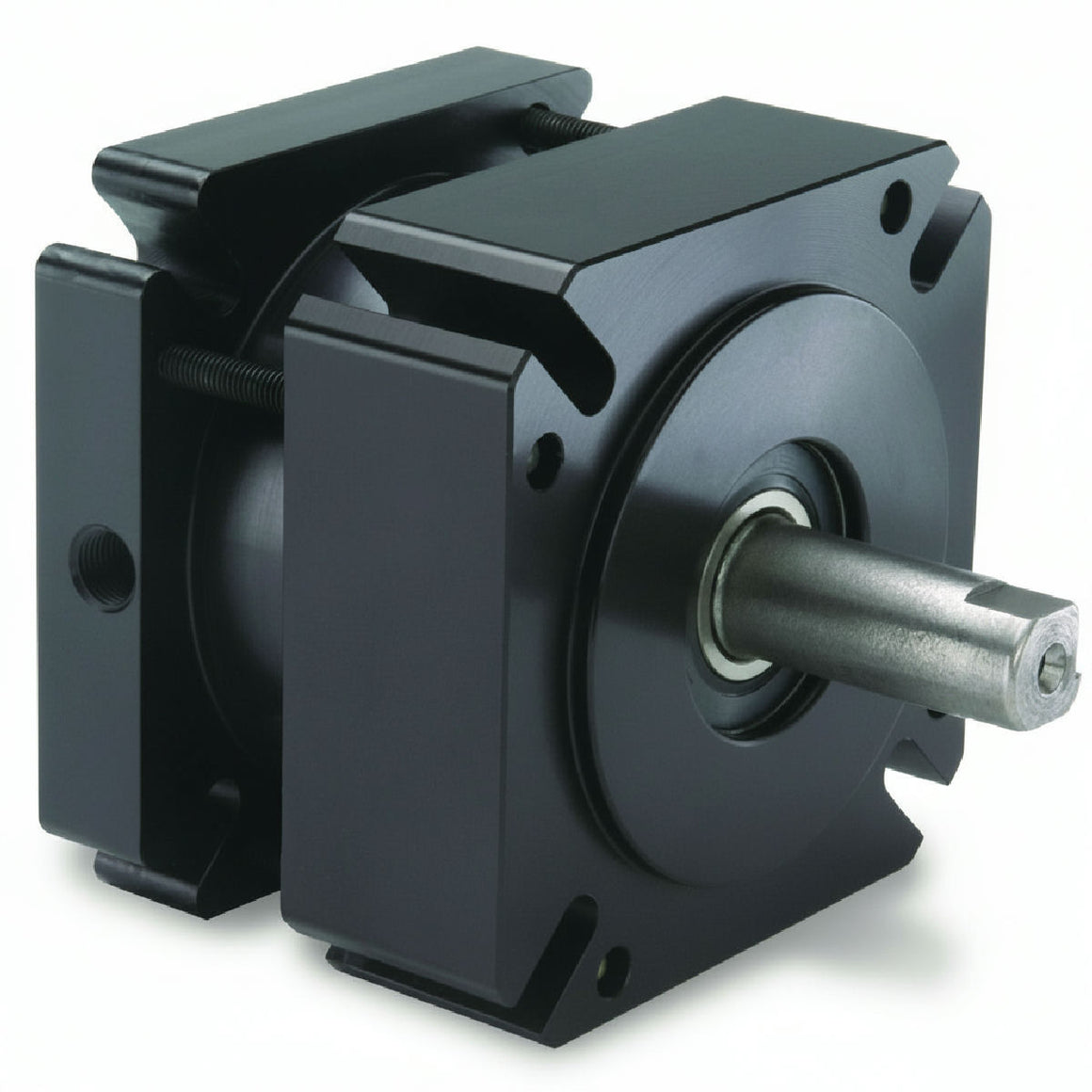

FRENO NEUMÁTICO NEXEN 964860 PARA SERVOMOTOR INDUSTRIAL
Precio regular
$2,336.80 USD
No se pudo cargar la disponibilidad para recoger
Pagos Por Transferencia o Tarjeta
Facturamos CFDI 4.0
Envíos Nacionales e Internacionales
Información útil
- SKU 964860
- Ficha técnica Descargar
Detalles de pago
Industrial Magza no almacena ni controla datos bancarios de sus clientes, todas las transacciones son administradas por Shopify Payments o transferencias bancarias sigue proceso de compra para ver opciones
DESCRIPCIÓN GENERAL
El Nexen SBP 964860 es un freno para servomotor de acoplamiento por
resorte y desacoplamiento neumático. Está diseñado para proporcionar
frenado de retención y de emergencia (E-Stop) en aplicaciones de alta
precisión que requieren cero juego angular (backlash). Su principio de
funcionamiento a prueba de fallos (fail-safe) asegura que el freno se
active inmediatamente al perder la presión de aire o la energía,
garantizando la seguridad y la retención de la carga.
ESPECIFICACIONES TÉCNICAS
- Par de frenado estático (mín): 22 Nm (16.23 lb·ft)
- Velocidad máxima: 10000 RPM
- Presión mínima de desacople: 5.5 bar (79.77 psi)
- Presión máxima admisible: 8.3 bar (120.38 psi)
- Tiempo de acoplamiento (aprox.): 50 ms
- Tiempo de desacoplamiento (aprox.): 80 ms
- Juego angular (Backlash): 0 arcsec
- Rigidez torsional: 20700 Nm/rad (15265 lb·ft/rad)
- Capacidad de carga radial: 2334 N (524.7 lbf)
- Inercia del eje: 0.00031 kg·m² (0.0074 lb·ft²)
- Peso: 4.45 kg (9.81 lb)
- Volumen de la cámara de aire: 19.32 cm³ (1.179 in³)
- Temperatura de operación: 0 °C a 65.6 °C (32 °F a 150 °F)
- Vida útil estática (ciclos b10/b10d): 1,000,000 / 2,000,000
- Método de acoplamiento: Resortes
- Método de desacoplamiento: Aire comprimido
- Materiales de construcción: Anodizado negro
- Acabado primario: Anodizado negro
- Grado de protección IEC: IP67
- Certificaciones: CE, RoHS
DIMENSIONES
- Diámetro de barreno (entrada): 24 mm (0.945 in)
- Diámetro del eje (salida): 24 mm (0.945 in)
- Longitud del cuerpo: 106.5 mm (4.19 in)
- Longitud del eje de salida: 50 mm (1.97 in)
- Diámetro exterior (aprox.): 125 mm (4.92 in)
- Diámetro de pilotaje (entrada/salida): 110 mm (4.331 in)
- Profundidad de pilotaje (entrada): 3.5 mm (0.138 in)
- Altura de pilotaje (salida): 2.3 mm (0.091 in)
- Inserción máxima del eje: 58.14 mm (2.289 in)
- Círculo de pernos (mín): 130 mm (5.118 in)
- Ancho de cuñero: 8 mm (0.315 in)
- Puerto de entrada de aire: 1/8-27 NPT
- Rosca de prisionero del cubo: M8 x 1.25
APLICACIONES TÍPICAS
- Frenado de retención de carga en aplicaciones de servomotores.
- Paradas de emergencia (E-stop) en maquinaria automatizada y líneas de
producción.
- Control de posicionamiento preciso en equipos de robótica y manipulación
de materiales.
- Sistemas de pórtico (gantry), ejes Z y aplicaciones que requieren
seguridad contra caídas de carga.
CARACTERÍSTICAS Y BENEFICIOS
- Acoplamiento por resorte que garantiza un frenado seguro en caso de
fallo de energía (fail-safe).
- Cero juego angular (zero backlash), ideal para aplicaciones de
posicionamiento de alta precisión.
- Diseño completamente cerrado con clasificación IP67 para protección
contra ingreso de polvo y líquidos.
- Capacidad para operar a altas velocidades, compatible con las demandas
de los servomotores modernos.
- Montaje en brida estándar para una integración sencilla y directa con
motores y reductores.
- Incluye una válvula de escape rápido para optimizar el tiempo de
respuesta del acoplamiento.
- Acabado en aluminio anodizado que proporciona una excelente resistencia
a la corrosión.
NOTAS
- La capacidad de carga radial se especifica para una vida útil de
rodamiento de 10,000 horas, operando a 10,000 RPM y con la carga
aplicada a 25 mm (0.98 in) de la cara del pilotaje.
- El producto está diseñado para frenado de emergencia y de retención; no
se recomienda para aplicaciones de frenado dinámico cíclico.
--------------------------------------------------------------------------
Fuente de los datos: Dibujo oficial Nexen (PDF) + Página oficial
nexengroup.com. Medidas y especificaciones tomadas de la documentación
oficial de Nexen; el peso y las medidas registradas en la base
corresponden al embalaje.
