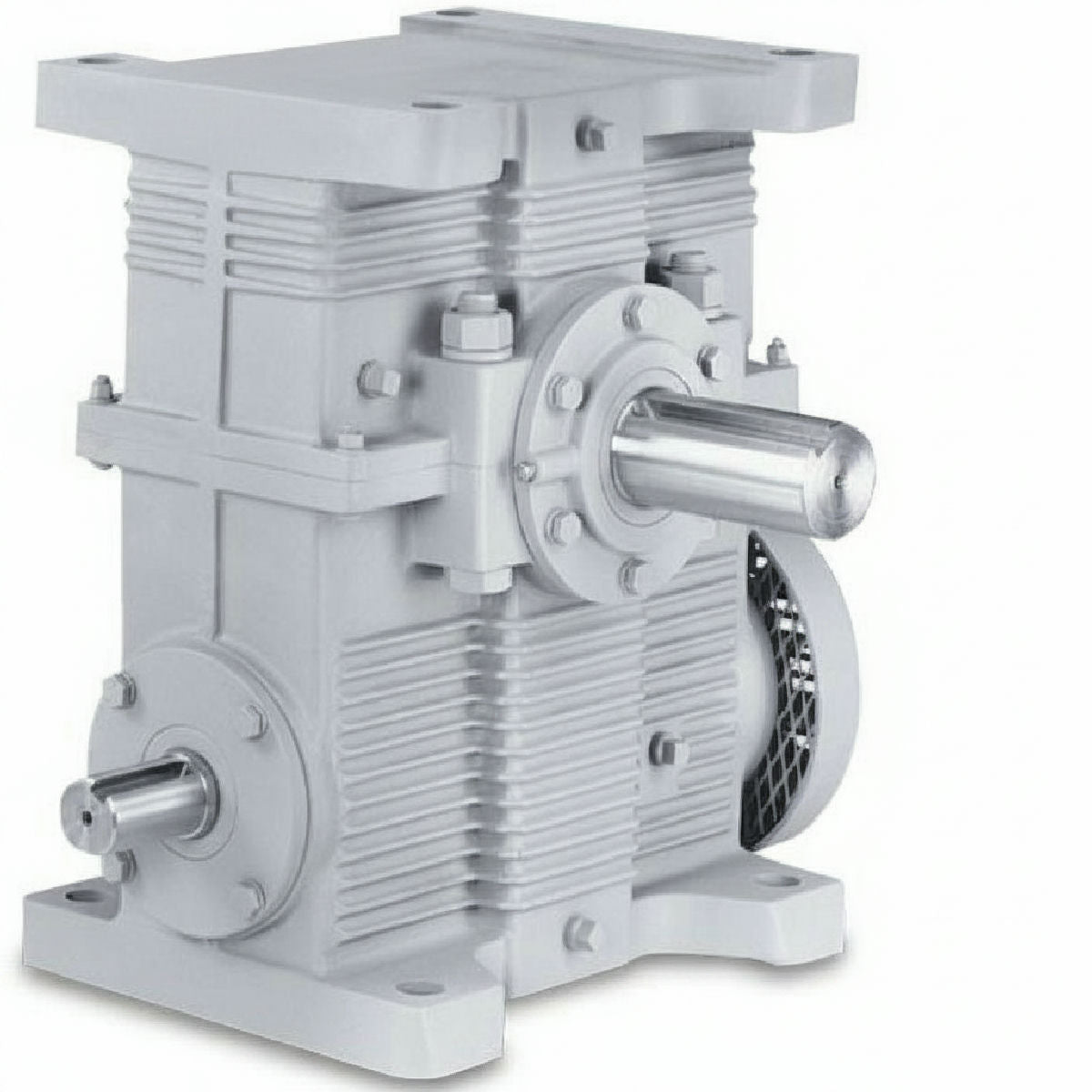

REDUCTOR SINFÍN DELROYD E100-S25

DESCRIPCION GENERAL

El Delroyd E100-S25 es un reductor de velocidad de tornillo sinfin de una
sola etapa, disenado para aplicaciones industriales que requieren una
reduccion de velocidad precisa y un alto par de salida. Su principio de
funcionamiento se basa en un tornillo de acero endurecido que engrana con
una corona de bronce, proporcionando una transmision de potencia suave,
silenciosa y con alta capacidad de absorcion de cargas de choque. Este
modelo especifico esta configurado para montaje en base inferior, ensamble
tipo B-4.

ESPECIFICACIONES TECNICAS

ESPECIFICACIONES MECANICAS

- Tipo de reductor: Tornillo sinfin de etapa simple (Single Reduction Worm
- Relacion de reduccion nominal: 7.33:1
- Distancia entre centros: 254 mm (10.0 in)
- Par de salida nominal: 2813 Nm (24,900 lb-in)
- Potencia de entrada nominal: 73.7 kW (98.9 hp)
- Velocidad de salida: 239 RPM
- Eficiencia mecanica: 95.4%
- Material de la carcasa: Hierro fundido gris
- Material del tornillo sinfin: Acero aleado, endurecido y rectificado
- Material de la corona: Bronce fosforado
- Tipo de dentado: Perfil helicoidal involuto Delroyd para alta capacidad
de
- Peso aproximado: 445 kg (980 lb)

Gear)

perfil involuto helicoidal

carga

ESPECIFICACIONES DIMENSIONALES

- Diametro de eje menor (tipicamente entrada): 57.15 mm (2-1/4 in)
- Diametro de eje mayor (tipicamente salida): 92.08 mm (3-5/8 in)

ESPECIFICACIONES DE OPERACION

- Velocidad de entrada maxima continua: 1800 RPM
- Tipo de montaje: B-4 (Montaje en base inferior)
- Orientacion de operacion: Horizontal
- Lubricacion: Bano de aceite por salpicadura
- Sellos: Sellos de labio en ejes de entrada y salida

DIMENSIONES

- Peso: 980 lb (445 kg)
- FA: 8-5/8 in (219 mm)
- LA: 18-13/16 in (478 mm)
- NB: 10-3/4 in (273 mm)
- SB: 5-7/8 in (149 mm)
- T (diametro de eje): 2-1/4 in (57 mm)

A: 10 in (254 mm)

B: 6-3/4 in (171 mm)

D: 21 in (533 mm)

E: 8-3/4 in (222 mm)

G: 2 in (51 mm)

H: 1-7/16 in (37 mm)

J: 17 in (432 mm)

K: 6-3/8 in (162 mm)

L: 15-1/2 in (394 mm)

M: 16 in (406 mm)

N: 15-1/8 in (384 mm)

O: 27-7/8 in (708 mm)

R: 3-1/2 in (89 mm)

APLICACIONES TÍPICAS

- Transportadores industriales
- Agitadores y mezcladores
- Elevadores de carga
- Maquinaria de empaque
- Sistemas de automatización
- Maquinaria para extrusión
- Equipos de embotellado
- Mesas giratorias
- Cintas transportadoras
- Maquinaria de impresión
- Procesamiento de alimentos
- Industria farmacéutica
- Fabricación de papel y cartón
- Plantas de tratamiento de agua
- Sector minero
- Plantas de cemento
- Industria del acero y metal
- Fabricación de productos químicos
- Sector energético
- Industria de la construcción
- Sector logístico
- Aplicaciones agrícolas
- Maquinaria textil
- Industria manufacturera
- Equipo médico especializado
- Industria automotriz
- Aplicaciones marinas
- Sector aeroespacial
